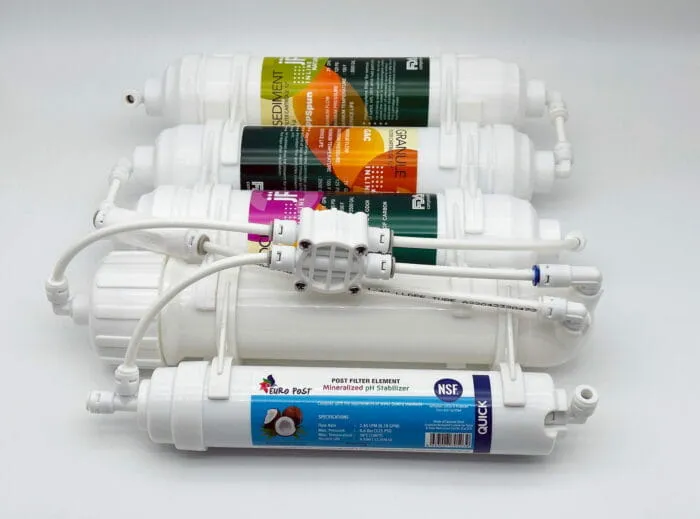

Eko Filtreli Toplama Su Arıtma Cihazı ürününün nasıl toplandığını resimler ve videolar ile sizlere anlatmaya çalışacağız, bu toplama su arıtma cihazı ile herkes kendi su arıtma cihazını çok kolay resimler yardımıyla yapabilir. Bu ürün pompasız olarak sunulmaktadır. Pompa ihtiyacınız olduğunda nasıl olacak diye soracağınız için bunu da düşündük ve harici hazır F31 pompa kitini sizler için ürettik. F31 Pompa Kiti her hangi bir pompasız su arıtma cihazlarını direkt pompalı su arıtma cihazına dönüştürmek için tasarladık, kurulumu oldukça basit F31 pompa kiti sipariş vermek için konunun altına ürün linklerini ekleme yapacağım.

Resim-1

Toplama Su Arıtma Cihazı Aşama 1

Toplama su arıtma cihazı yapımına ilk filtremizden başlıyoruz. 1 nolu sediment tortu filtresini poşetinden çıkaralım, sonra filtrenin giriş ve çıkışlarında ki plastik kör tapaları çıkaralım. Filtrelerin su akış yönlerine dikkat edelim resimde sol taraf filtrenin giriş kısmıdır.

2,5 inc tekli 2 adet filtre kelepçesini topladığımız su arıtma cihazını bir duvara ya da tahta parçasına (örneğin mutfak dolabına) sabitlemek için kullanıyoruz, sistemi asmayacaksanız zeminde duracaksa bu kelepçeleri takmanıza gerek yok.

2,5 inc tekli filtre kelepçesine 1 numaralı sediment filtresini resimde ki takalım ve ardından filtrenin giriş ve çıkışlarına 2 adet 1/4 hareketli dirsekleri takalım bakınız resim -1

Resim-2

Toplama Su Arıtma Cihazı Aşama 2

Aşama iki de 1 numaralı filtremizin çıkış dirseğine 6 cm uzunluğunda bir hortum kesip 1/4 inc hareketli dirseğine takalım. Bakınız Resim-2

Resim-3

Toplama Su Arıtma Cihazı Aşama 3

Aşama üç de 6 cm uzunluğunda ki hortuma 1/4 inc hareketli dirsek takalım. Bakınız Resim-3

Resim-4

Toplama Su Arıtma Cihazı Aşama 4

Aşama dört bir nolu filtremizin üzerine 2 adet 2,5 inc çiftşi kelepçe takalım . Bakınız Resim-4

Resim-5

Toplama Su Arıtma Cihazı Aşama 5

Aşama beş de bir nolu filtremizin üzerine 2 numaralı GAC karbon filtremizi resimdeki yönde 2,5 inc çiftli kelepçelere filtremizi takalım (su akış yönüne dikkat edelim filtremizi ters takmayalım). Bakınız Resim-5

Resim-6

Toplama Su Arıtma Cihazı Aşama 6

Aşama altı da 1 numaralı filtrenin çıkış tarafındaki dirsekli hortumu 2 numaralı GAC karbon filtresine takalım. Bakınız Resim-6

Resim-7

Toplama Su Arıtma Cihazı Aşama 7

Aşama yedi de 2 numaralı filtremiz olan GAC karbon çıkış tarafına 1 adet 1/4 inc hareketli dirsek takalım. Bakınız Resim-7

Resim-8

Toplama Su Arıtma Cihazı Aşama 8

Aşama sekiz de 2 numaralı filtremiz olan GAC karbon çıkış tarafında ki 1 adet 1/4 inc hareketli dirseğe 6 cm uzunluğunda bir parça hortum takalım. Bakınız Resim-8

Resim-9

Toplama Su Arıtma Cihazı Aşama 9

Aşama dokuz da 2 numaralı filtremiz olan GAC karbon çıkış tarafında ki 6 cm hortuma 1 adet 1/4 inc hareketli dirsek takalım. Bakınız Resim-9

Resim-10

Toplama Su Arıtma Cihazı Aşama 10

Aşama on da 2 numaralı filtremiz olan GAC karbon filtresine 2 adet 2,5 inc çiftli kelepçe takalım. Bakınız Resim-10

Resim-11

Toplama Su Arıtma Cihazı Aşama 11

Aşama on bir de 3 numaralı filtremiz olan CTO karbon filtresini 2,5 inc çiftli kelepçelere takalım (filtre su akış yönüne dikkat edelim ters takmayalım). iki adet karbon kullanıyoruz bu sayede daha fazla klor tutulması sağlanırken suyun lezzetini bu çift karbon belirliyor ilk etapta. Bakınız Resim-11

Resim-12

Toplama Su Arıtma Cihazı Aşama 12

Aşama on iki de 3 numaralı filtremiz olan CTO karbon filtresinin girişine 2 nolu karbondan çıkan 6cm hortuma bağlı olan 1/4 in hareketli dirseğini takınız. Bakınız Resim-12

Resim-13

Toplama Su Arıtma Cihazı Aşama 13

Aşama on üç de 3 numaralı filtremiz olan CTO karbon filtresinin çıkış kısmına 1 adet 1/4 inc hareketli dirsek takalım. Bakınız Resim-13

Resim-14

Toplama Su Arıtma Cihazı Aşama 14

Aşama on dört de 3 numaralı filtremiz olan CTO karbon filtresinin üzerine 2 adet 2,5 inc çiftli kelepçe takalım. Bakınız Resim-14

Resim-15

Toplama Su Arıtma Cihazı Aşama 15

Aşama on beş de membran filtresi ve membran kabının hazırlığını yapalım, membran filtresini poşetinden çıkaralım ve membran kabının kapağını açalım.. Bakınız Resim-15

Resim-16

Toplama Su Arıtma Cihazı Aşama 16

Aşama on altı da membran filtresini resimde görüldüğü yönde içeri takalım, membran contaları içeri yuvaya oturmalıdır sonrasında elle membran kapağını kapatalım, artık membran filtremiz yerine takılmaya hazır, bir sonraki aşamaya geçelim. Bakınız Resim-16

Resim-17

Toplama Su Arıtma Cihazı Aşama 17

Aşama on yedi de membran filtre kabını 3 nolu filtremiz olan gac karbon filtre üzerinde bulunan 2,5 inc çiftli kelepçe üzerine takalım, bağlantılar yanlış olmaması adına resimde ki pozisyonda takınız. Bakınız Resim-17

Resim-18

Toplama Su Arıtma Cihazı Aşama 18

Aşama on sekiz de şatof valfimizin takılması var, şatof valfin yönlerine dikkat etmelisiniz yanlış bağlantı sistemi çalıştırmaz. şatof üzerinde IN yazan yere 3 nolu karbon filtresinin çıkışından şatof in yazan yere 17 cm uzunluğunda hortum keselim ve resimdeki gibi hortumu yerine takalım. Bakınız Resim-18

Resim-19

Toplama Su Arıtma Cihazı Aşama 19

Aşama on dokuz da membran filtre giriş kapak kısmına 1 adet 1/4 inc hareketli dirsek takalım. Bakınız Resim-19

Resim-20

Toplama Su Arıtma Cihazı Aşama 20

Aşama yirmi de şatof valf OUT kısmından membran girişine 20 cm hortum keselim ve resimde ki gibi yerine takalım. Bakınız Resim-20

Resim-21

Toplama Su Arıtma Cihazı Aşama 21

Aşama yirmi bir de membran kabının atık su çıkışına resim de görüldüğü yere 1/4 inc hareketli dirsek takalım . Bakınız Resim-21

Resim-22

Toplama Su Arıtma Cihazı Aşama 22

Aşama yirmi iki de membran kabının arıtılmış su çıkışına resim de görüldüğü yere 1/4 inc 21. aşamada taktığımız hareketli dirseğe flow takmak için 24cm uzunluğunda bir hortum takalım . Bakınız Resim-22

Resim-23

Toplama Su Arıtma Cihazı Aşama 23

Aşama yirmi üç de 24cm'lik hortumun ucuna atık kısıcımız olan flow 300'ü ok işaretine dikkate ederek resimde görüldüğü gibi takalım . Bakınız Resim-23

Resim-24

Toplama Su Arıtma Cihazı Aşama 24

Aşama yirmi dört de membran kabının arıtılmış su çıkış kısmına 1 adet L çek valf takalım . Bakınız Resim-24

Resim-25

Toplama Su Arıtma Cihazı Aşama 25

Aşama yirmi beşte membran kabının arıtılmış su çıkış kısmına taktığımız 1 adet L çek valfe bir parça hortum takalım. Bakınız Resim-25

Resim-26

Toplama Su Arıtma Cihazı Aşama 26

Aşama yirmi altıda L tipi çek valfimize taktığımız hortumu şatof valfin IN yazan yerin altına resimde görüldüğü gibi takalım. Bakınız Resim-26

Resim-27

Toplama Su Arıtma Cihazı Aşama 27

Aşama yirmi yedi membran kabına post karbonu monte etmek için 2 adet 2,5 inc'e 2 inc kelepçe takalım. Bakınız Resim-27

Resim-28

Toplama Su Arıtma Cihazı Aşama 28

Aşama yirmi sekizde membran kabına post karbonu monte etmek için 2 adet 2,5 inc'e 2 inc taktığımız kelepçe üzerine resimde görüldüğü yönde post karbon filtremizi takalım (post karbon filtrenin de su akış yönüne dikkat edelim) takalım. Bakınız Resim-28

Resim-29

Toplama Su Arıtma Cihazı Aşama 29

Aşama yirmi dokuzda post karbon filtremizin girişine T fittings takalım. Bakınız Resim-29

Resim-30

Toplama Su Arıtma Cihazı Aşama 30

Aşama otuz da post karbon filtremizin girişine taktığımız T fittingse şatof ile arasına bir parça hortum ile bağlantımızı takalım. Bakınız Resim-30

Resim-31

Toplama Su Arıtma Cihazı Aşama 31

Aşama otuz bir post karbon filtremizin çıkış kısmına 1 adet 1/4 inc hareketli dirsek takalım. buradan çıkan su artık içmeye hazır sudur bu çıkışı arıtma musluğumuza bağlayacağız.. Bakınız Resim-31
